उच्च-कंपन असलेल्या रेल्वे वातावरणासाठी एलईडी गृहनिर्माण कसे अभियंता करावे

रोलिंग स्टॉक हे इलेक्ट्रॉनिक्ससाठी प्रतिकूल वातावरण आहे. प्रत्येक वेळी जेव्हा एखादी ट्रेन ट्रॅक स्विचवर आदळते तेव्हा उच्च-फ्रिक्वेंसी गतिज ऊर्जा बोगीतून चेसिसमधून वर जाते आणि थेट छताच्या पॅनल्समध्ये जाते. जेव्हा ट्रान्झिट अधिकारी केबिन लाइट किंवा मृत ओव्हरहेड फिक्स्चरबद्दल तक्रार करतात, तेव्हा समस्या क्वचितच LED चिपची असते. अयशस्वी होणे जवळजवळ नेहमीच यांत्रिक संलग्नतेकडे परत येते.

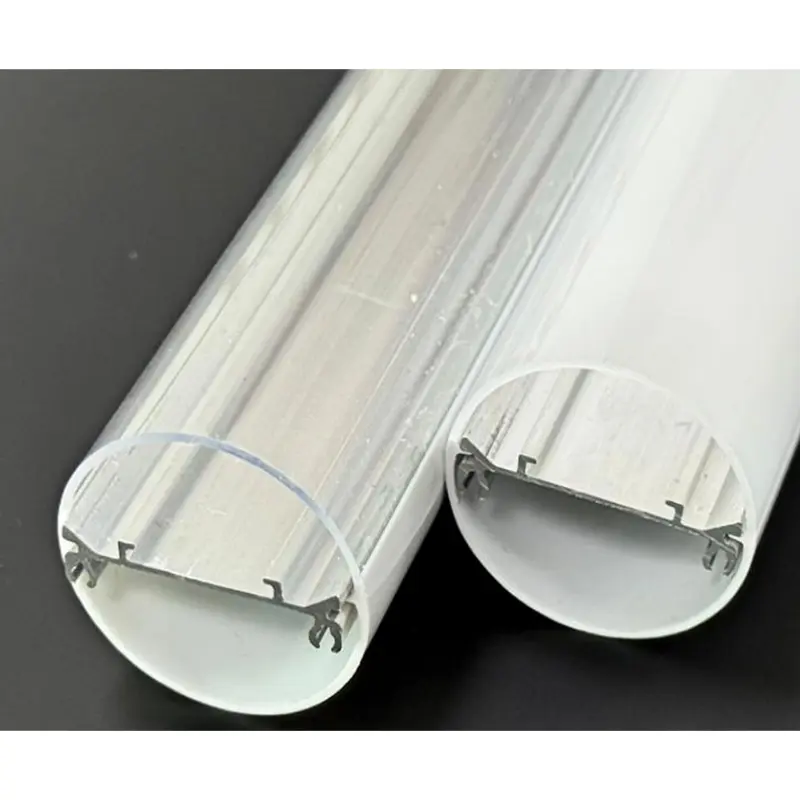

अएलईडी रेल वाहन लाइट हाउसिंगहे केवळ सजावटीचे आवरण नाही. हे स्ट्रक्चरल शॉक शोषक, थर्मल मॅनेजमेंट सिस्टम आणि प्राथमिक जीवन-सुरक्षा अडथळा आहे. जर एक्सट्रूझन डिझाइन हार्मोनिक रेझोनान्स, थर्मल विस्तार किंवा संक्रमण फायर कोडसाठी अयशस्वी ठरले, तर प्रकाश व्यवस्था त्याच्या रेट केलेल्या आयुर्मानाच्या खूप आधी अयशस्वी होईल. या वातावरणासाठी डिझाइन करण्यासाठी मानक व्यावसायिक प्रकाश गृहीतकांचा त्याग करणे आवश्यक आहे आणि विशेषतः स्थिर, हिंसक हालचालींसाठी अभियांत्रिकी आवश्यक आहे.

रोलिंग स्टॉक लाइटिंगमध्ये यांत्रिक आणि थर्मल बिघाडांचे निदान करणे

चांगल्या घरांची रचना करण्यासाठी, तुम्हाला प्रथम हे समजून घेणे आवश्यक आहे की सध्याच्या डिझाईन्स शेतात कशा मोडतात. रेल्वेचे वातावरण भौतिक शॉक, तापमानातील तीव्र बदल आणि मर्यादित हवाई क्षेत्राच्या मिश्रित मिश्रणावर प्रकाशयोजना करते. जेव्हा एखादे घर खराब इंजिनीयर केलेले असते, तेव्हा लक्षणे सामान्यत: तीन भिन्न अयशस्वी मोडमध्ये दिसतात.

सोल्डर संयुक्त सूक्ष्म-क्रॅकिंग
रेल्वेचे दिवे झगमगण्याचे सर्वात सामान्य कारण म्हणजे यांत्रिक थकवा. जेव्हा ॲल्युमिनियम एलईडी एक्सट्रूझन योग्य ओलसर न करता कंपन करणाऱ्या सीलिंग पॅनेलवर कडकपणे आरोहित केले जाते, तेव्हा गृहनिर्माण ती गतिज ऊर्जा थेट अंतर्गत पीसीबीमध्ये हस्तांतरित करते. सतत फ्लेक्सिंगमुळे डायोडला बोर्डशी जोडणाऱ्या सोल्डर जॉइंट्समध्ये सूक्ष्म क्रॅक होतात. खरेदीदार अनेकदा PCB निर्मात्याला दोष देतात, परंतु त्याचे मूळ कारण एक घर आहे ज्यामध्ये LED ट्रेसाठी अंतर्गत शॉक-आयसोलेशन नसतो.

पॉली कार्बोनेट क्रेझिंग आणि डिफ्यूझर इजेक्शन
गाड्या गंभीर थर्मल सायकलिंगमधून जातात. रेल्वे यार्डमध्ये रात्रभर उभी केलेली प्रवासी कार गोठवण्याच्या खाली जाऊ शकते, नंतर HVAC आणि प्रकाश व्यवस्था चालू असताना वेगाने गरम होऊ शकते. ॲल्युमिनियम आणि प्लॅस्टिक वेगवेगळ्या दराने विस्तारतात. ॲल्युमिनियम बेस आणि प्लास्टिक डिफ्यूझर यांच्यातील यांत्रिक सहिष्णुता खूप घट्ट असल्यास, थर्मल विस्तार प्रचंड ताण निर्माण करतो. यामुळे "क्रेझिंग" होते—पॉली कार्बोनेटमधील सूक्ष्म क्रॅकचे नेटवर्क—किंवा त्याहूनही वाईट, अचानक ब्रेकिंग इव्हेंट दरम्यान डिफ्यूझर बकल होतो आणि त्याच्या ट्रॅकमधून बाहेर पडतो.

IP65 सील कॉम्प्रेशन सेट
सबवे कारसाठी आक्रमक साफसफाईची पथ्ये आवश्यक असतात, ज्यात अनेकदा उच्च-दाब धुणे समाविष्ट असते. हे टिकून राहण्यासाठी, कंपन प्रतिरोधक LED ट्रान्झिट लाइट हाउसिंगला विश्वसनीय IP65 रेटिंग आवश्यक आहे. तथापि, सतत कंपनामुळे निकृष्ट गॅस्केट सामग्री कालांतराने सपाट होते, ही घटना कॉम्प्रेशन सेट म्हणून ओळखली जाते. एकदा सीलची स्मरणशक्ती गमावली की, आर्द्रता आणि साफसफाईची रसायने घराला बायपास करतात आणि विद्युत घटक कमी करतात.

EN45545 अनुपालन आणि कंपन डॅम्पिंगसाठी सामग्री निवड निकष

रेल्वे लाइटिंगसाठी सामग्री निर्दिष्ट करण्यासाठी कठोर प्रवासी सुरक्षा आदेशांसह संरचनात्मक कडकपणा संतुलित करणे आवश्यक आहे. तुम्ही फक्त ऑफ-द-शेल्फ कमर्शियल एक्स्ट्रुजन वापरू शकत नाही. प्रत्येक घटकाने कठोर रेल्वे मानके उत्तीर्ण करणे आवश्यक आहे, विशेषत: EN45545, जे रेल्वे वाहनांमधील अग्निशामक वर्तन आणि सामग्री नियंत्रित करते.

बेस प्रोफाइल: 6063-T5 ॲल्युमिनियम
मुख्य स्ट्रक्चरल एक्सट्रूजनसाठी, 6063-T5 ॲल्युमिनियम हे उद्योग मानक आहे. T5 टेम्पर रोलिंग स्टॉकसाठी ॲल्युमिनियम LED एक्सट्रूझनसाठी आवश्यक असलेले अचूक यांत्रिक गुणधर्म प्रदान करतो: हे ट्रेन कारच्या कमाल मर्यादेची लांबी सॅगिंगशिवाय वाढवण्यासाठी पुरेसे कठोर आहे, तरीही फ्रॅक्चर न होता कमी-फ्रिक्वेंसी कंपन सहन करण्यास पुरेसे लवचिक आहे. महत्त्वपूर्णपणे, 6063 ॲल्युमिनियम उत्कृष्ट थर्मल चालकता प्रदान करते, उच्च-आउटपुट LED पट्ट्यांसाठी उच्च कार्यक्षम उष्णता सिंक म्हणून कार्य करते.

डिफ्यूझर: फ्लेम रिटार्डंट पॉली कार्बोनेट (पीसी)
जेव्हा ऑप्टिकल कव्हरचा विचार केला जातो तेव्हा, मानक PMMA (ऍक्रेलिक) रेल्वे अनुप्रयोगांसाठी खूप ठिसूळ आहे. जोरदार आघातामुळे ते विस्कळीत होईल, घातक शार्ड्स तयार होतील. स्टँडर्ड ABS स्वस्त आहे परंतु ट्रान्झिट फायर कोडच्या धूर आणि विषारीपणाची आवश्यकता पूर्ण करत नाही.

आपण ज्वाला-प्रतिरोधक पीसी (पॉली कार्बोनेट) निर्दिष्ट करणे आवश्यक आहे. PC चकरा न करता थेट प्रभाव सहन करू शकतो, ज्यामुळे ते उच्च-रहदारी सार्वजनिक परिवहनासाठी आदर्श बनते. अधिक महत्त्वाचे म्हणजे, PC चे सानुकूल फॉर्म्युलेशन EN45545 धोका पातळी 3 (HL3) आवश्यकता पूर्ण करू शकतात. याचा अर्थ, केबिनला आग लागल्यास, गृहनिर्माण ज्योत पसरवणार नाही आणि उत्सर्जित होणारा धूर प्रवाशांना सुरक्षितपणे बाहेर काढता येईल याची खात्री करण्यासाठी आवश्यक असलेल्या कठोर विषाच्या उंबरठ्याच्या खाली राहील.

गॅस्केटिंग आणि एंड कॅप्स
एंड-कॅप सीलसाठी मानक पीव्हीसी किंवा स्वस्त रबर टाळा. EPDM किंवा उच्च दर्जाचे सिलिकॉन अनिवार्य आहे. हे साहित्य तापमानाच्या अतिरेकाला आणि अतिनील ऱ्हासाला प्रतिकार करतात आणि त्यांचे संकुचित प्रतिक्षेप कायम ठेवतात, ज्यामुळे IP65 रेल्वे वाहन एलईडी फिक्स्चर एन्क्लोजर वर्षानुवर्षे दैनंदिन कंपनानंतरही वॉटरटाइट राहते.

AI-चालित थर्मल सिम्युलेशनसह उष्णतेचे अपव्यय प्रमाणित करणे

उष्णता हा एलईडी दीर्घायुष्याचा शत्रू आहे. व्यावसायिक कार्यालयात, LED फिक्स्चर खुल्या सभोवतालच्या हवेत उष्णता टाकते. हाय-स्पीड ट्रेनमध्ये, लाइटिंग हाऊसिंग बऱ्याचदा मोठ्या, उष्णता निर्माण करणाऱ्या HVAC डक्टच्या खाली थेट इन्सुलेटेड सिलिंग पॅनेलमध्ये पुनर्संचयित केले जाते. फिक्स्चरच्या सभोवतालचे वातावरणीय तापमान आधीच वाढलेले आहे, प्रभावी थंड होण्यासाठी आवश्यक डेल्टा-टी (तापमानातील फरक) तीव्रपणे कमी करते.

नवीन एक्सट्रूजन प्रोफाइलसाठी महाग टूलिंग कापण्यापूर्वी, थर्मल व्यवस्थापन डिजिटली प्रमाणित करणे आवश्यक आहे. आधुनिक अभियांत्रिकी कार्यप्रवाह आता एआय-सहाय्यित थर्मल सिम्युलेशन सॉफ्टवेअर वापरतात ज्यामुळे मर्यादित जागेत घरांमधून उष्णता नेमकी कशी फिरते.

सिम्युलेशन मॉडेल LED डायोडमधून थर्मल पाथवे, थर्मल पेस्टद्वारे, PCB मध्ये आणि 6063-T5 ॲल्युमिनियम फिनमधून बाहेर पडते. AI-चालित सॉल्व्हर्स वेगाने शेकडो फिन भूमिती-उष्मा सिंकची जाडी, अंतर आणि कोन समायोजित करू शकतात-अनावश्यक वजन न जोडता पृष्ठभागाचे क्षेत्रफळ वाढवणारे अचूक कॉन्फिगरेशन शोधण्यासाठी. रेल्वे वाहनाच्या रचनेत वजन हा एक महत्त्वाचा मेट्रिक आहे; जड घरांमुळे ट्रेनच्या एकूण वस्तुमानात वाढ होते, ज्यामुळे ऊर्जेचा वापर वाढतो. उष्णतेचा अपव्यय डिजिटली प्रमाणित करून, अभियंते थर्मल मॅनेजमेंट रेल LED हाऊसिंग डिझाइन करू शकतात जे ॲल्युमिनियम प्रोफाइलचे वस्तुमान कमी करताना डायोड जंक्शन तापमान 80°C च्या खाली ठेवते.

सानुकूल ॲल्युमिनियम आणि पॉली कार्बोनेट प्रोफाइलमध्ये मॅन्युफॅक्चरिबिलिटी (DFM) साठी डिझाइन

सर्वात ऑप्टिमाइझ केलेले CAD मॉडेल देखील निरुपयोगी आहे जर ते विश्वासार्हपणे मोठ्या प्रमाणावर तयार केले जाऊ शकत नाही. ॲल्युमिनियम आणि प्लॅस्टिक बाहेर काढण्यासाठी सामग्रीचा प्रवाह, शीतलक दर आणि डाय घर्षण यावर अचूक नियंत्रण आवश्यक आहे. डोंगगुआन जिनेन लाइटिंग टेक्नॉलॉजी (JE) 20 प्लास्टिक आणि 5 ॲल्युमिनियम एक्सट्रूजन लाइन चालवते, टूलिंग टप्प्यापूर्वी संरचनात्मक दोष शोधण्यासाठी DFM समर्थन प्रदान करते.

इंजिनीअरिंग करताना एसानुकूल एलईडी रेल्वे वाहन प्रकाश गृहनिर्माण, या विशिष्ट DFM क्रियांचे अनुसरण करा:

1. भिंतीची जाडी संतुलित करा:तुमच्या ॲल्युमिनियम प्रोफाइलच्या क्रॉस-सेक्शनची भिंतीची जाडी एकसमान असल्याची खात्री करा. जाड विभाग पातळ विभागांपेक्षा हळू थंड होतात. जर एखादे जड माउंटिंग फ्लँज पातळ हीट-सिंक फिनच्या शेजारी बसले असेल, तर असमान कूलिंगमुळे प्रोफाइल विरघळते किंवा वळते कारण ते एक्सट्रूजन डायमधून बाहेर पडते. जाडीचे संक्रमण हळूहळू ठेवा.
2. PC साठी उदार स्नॅप-फिट सहनशीलता डिझाइन करा:पॉली कार्बोनेट थंड झाल्यावर आकुंचन पावते. पीसी डिफ्यूझर ॲल्युमिनियम बेसमध्ये स्नॅप करत असताना इंटरलॉकिंग ट्रॅक डिझाइन करताना, दोन्ही सामग्रीसाठी थर्मल विस्तार गुणांकांची गणना करा. एक अचूक विस्तार अंतर सोडा. जर फिट खूप घट्ट असेल तर, ट्रेन गरम झाल्यावर PC बाहेरच्या बाजूस झुकेल.
3. अभियंता दीप गॅस्केट चॅनेल:IP65 रेटिंगसाठी सिलिकॉनचा तुकडा संकुचित करण्यापेक्षा अधिक आवश्यक आहे. ॲल्युमिनियम एक्सट्रूजनमध्ये समर्पित, U-आकाराचे धारणा चॅनेल डिझाइन करा. वाहिनीच्या भिंती यांत्रिकरित्या गॅस्केटला लॉक करण्यासाठी पुरेशा खोल असाव्यात जेणेकरून ते पार्श्व कंपनाखाली फिरू किंवा हलू शकत नाही.
4. प्लास्टिक प्रोफाइलमध्ये पोकळ पोकळी कमी करा:प्लॅस्टिक एक्सट्रूझनमधील पोकळ विभागांना अंतर्गत मँडरेल्ससह जटिल, महागडे मरणे आवश्यक आहे. जेथे शक्य असेल तेथे, बंद नळीच्या आकाराच्या विभागाऐवजी पीसी कव्हरला सपोर्टिंग रिब्ससह सिंगल-वॉल प्रोफाइल म्हणून डिझाइन करा. यामुळे टूलिंगचा खर्च कमी होतो आणि एक्सट्रूजन लाइनवर उत्पादनाची गती वाढते.

यूएस ट्रान्झिट प्रोक्योरमेंट मानकांसह OEM एक्स्ट्रुजन क्षमता संरेखित करणे

यूएस मार्केटमध्ये रेल लाइटिंग फिक्स्चर आणण्यासाठी स्थानिकीकृत FTA मार्गदर्शक तत्त्वांपासून कठोर सुरक्षा प्रमाणपत्रांपर्यंत, खरेदी चष्म्यांचे जटिल वेब नेव्हिगेट करणे आवश्यक आहे. यूएस ट्रान्झिट अधिकारी दीर्घकालीन विश्वासार्हता आणि अनुपालनावर आधारित बोलींचे मूल्यांकन करतात, ज्यामुळे प्रकाश उत्पादक आणि विस्ताराने, त्यांच्या घटक पुरवठादारांवर मोठी जबाबदारी टाकली जाते.

शॉक, कंपन आणि अग्नि-चाचणी टप्प्यांमध्ये मानक व्यावसायिक एक्सट्रूझन्स सोर्सिंग अपयशी ठरतील. तुम्हाला एका OEM भागीदाराची आवश्यकता आहे ज्याची निर्मिती बेसलाइन आधीच ट्रान्झिट-ग्रेड आवश्यकतांशी संरेखित आहे. JE जागतिक स्तरावर OEM लाइटिंग उत्पादकांना पुरवठा करते, मानक ऍप्लिकेशन्ससाठी सार्वजनिक साचे आणि मालकी, उच्च-विशिष्ट डिझाइन्ससाठी खाजगी मोल्ड दोन्ही ऑफर करते.

6063-T5 ॲल्युमिनियम आणि EN45545-अनुरूप पॉली कार्बोनेटसाठी आवश्यक सहिष्णुता अंतर्भूतपणे समजणाऱ्या निर्मात्याशी भागीदारी करून, तुम्ही उत्पादन विकासाचा चाचणी-आणि-त्रुटी टप्पा दूर करता. तुम्हाला अशी घरे मिळतात जी स्वच्छपणे एकत्र येतात, घट्ट बंद करतात आणि रेल्वे पर्यावरणाच्या अथक यांत्रिक गैरवापरापासून वाचतात. सानुकूल प्रोफाइलवरील तांत्रिक वैशिष्ट्यांसाठी किंवा विद्यमान ट्रान्झिट-रेडी मोल्डचे पुनरावलोकन करण्यासाठी, सिद्ध मूल्यमापन कराOEM सबवे लाइटिंग गृहनिर्माण निर्माताजे तुमच्या पुढील ट्रान्झिट प्रकल्पाच्या गरजा अचूक यांत्रिक पाया प्रदान करू शकतात.
