G5 एंड कॅप वायरिंग

प्रथम, कृपया स्पष्ट करा: तुम्हाला "वायर" म्हणजे नेमके काय म्हणायचे आहे?

T5 आणि G5 LED ट्यूब्सच्या निर्मिती प्रक्रियेत, "सिंगल-वायर/मल्टी-वायर/वायरलेस" हे सहसा ट्युबच्याच पॉवर सप्लाय पद्धतीचा (सिंगल-एंडेड/डबल-एंडेड पॉवर सप्लाय) नसून शेवटच्या टोपीपासून पुढे जाणाऱ्या तारांच्या संख्येचा संदर्भ देते. या दोन संकल्पना सहज गोंधळल्या आहेत.

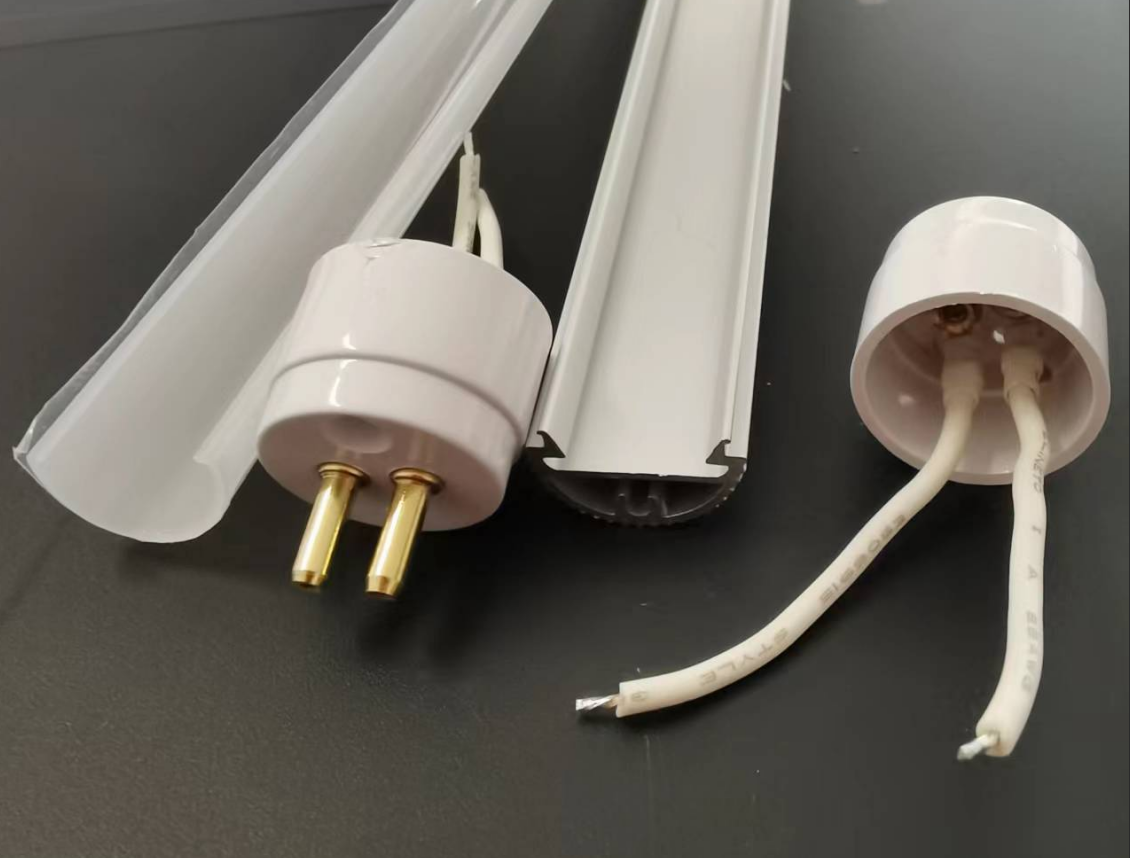

• सिंगल-वायर:एंड कॅप फक्त एक वायर बाहेर नेतो, सामान्यतः थेट वायर (L) किंवा तटस्थ वायर (N).
• मल्टी-वायर (डबल-वायर):एंड कॅप दोन तारा बाहेर नेतो, सामान्यतः एक थेट वायर आणि एक तटस्थ वायर.
• वायरलेस:शेवटची टोपी स्वतःच कोणत्याही तारा बाहेर नेत नाही; फक्त दोन G5 पिन आहेत.

एकदा हे स्पष्ट झाल्यानंतर, त्यानंतरचे संयोजन तर्कशास्त्र समजणे सोपे आहे.

संयोजन 1: वन एंड सिंगल-वायर + वन एंड वायरलेस → सिंगल-एंड पॉवर्ड ट्यूब

बाजारात T5 इंटिग्रेटेड एलईडी ट्यूबसाठी हे सर्वात सामान्य कॉन्फिगरेशन आहे.

कनेक्शन पद्धत:वीज फक्त सिंगल-वायरच्या टोकापासून पुरविली जाते. ही एक वायर थेट किंवा तटस्थ वायरला जोडते, तर दुसरी वायर (लाइव्ह किंवा न्यूट्रल) थेट दिवा ट्यूबच्या अंतर्गत सर्किटरीद्वारे दुसऱ्या टोकाला असलेल्या पिनशी जोडलेली असते. वायरलेसच्या शेवटी, एक पिन यांत्रिक स्थिरीकरण आणि चालकतेसाठी जबाबदार आहे, तर दुसरा पिन अनकनेक्ट किंवा अंतर्गत शॉर्ट-सर्किट असू शकतो.

तथापि, एक गंभीर उत्पादन तपशील आहे: T5 G5 दिवा धारकाचे पिन अंतर फक्त 5 मिमी आहे. जेव्हा एका टोकाला शक्ती दिली जाते, तेव्हा दोन पिन एकमेकांच्या अगदी जवळ असतात आणि अयोग्य अंतर्गत वायरिंगमुळे सहजपणे शॉर्ट सर्किट होऊ शकते. त्यामुळे, सिंगल-वायर एंड कॅपमधील इन्सुलेशन आणि वायरिंग लेआउट हे एंड कॅप पुरवठादाराच्या कारागिरीचे प्रमुख सूचक आहे.

अर्ज परिस्थिती:ऑफिस लाइटिंग, सुपरमार्केट शेल्फ लाइट, कॅबिनेट दिवे, डिस्प्ले केस लाइट. या प्रकारचे दिवे सामान्यत: एकात्मिक ब्रॅकेट वापरतात, फक्त एक पॉवर इनपुट आवश्यक असते, इंस्टॉलेशन सुलभ करते आणि अंतिम वापरकर्त्यांना कोणत्याही विद्युत ज्ञानाची आवश्यकता नसते.

संयोजन दोन: प्रत्येक टोकापासून एक वायर → डबल-एंडेड पॉवर्ड लॅम्प ट्यूब

अभियांत्रिकी नूतनीकरण प्रकल्पांमध्ये ही पद्धत सामान्य आहे.

कनेक्शन पद्धत:दिव्याच्या नळीच्या दोन्ही टोकांना दिव्याच्या टोप्यांमधून एक वायर लीड करा. एक टोक थेट वायरला (L) आणि दुसरे टोक तटस्थ वायरला (N) जोडा. विद्युत प्रवाह एका टोकाकडून आत वाहतो आणि दुसऱ्या टोकाकडून बाहेर पडतो. लॅम्प कॅपच्या आतील दोन G5 पिन लहान आहेत, एकच इलेक्ट्रोड तयार करतात.

अभियांत्रिकीमध्ये ड्युअल-एंडेड पॉवर सप्लायला प्राधान्य का दिले जाते?जुन्या फ्लूरोसंट लॅम्प होल्डर्सना रिट्रोफिटिंग करताना, मूळ G5 धारक सहसा समांतर जोडलेले असतात, म्हणजे दोन पिन अंतर्गत शॉर्ट सर्किट असतात. ड्युअल-एंडेड दिवे या प्रकारच्या होल्डरशी थेट जुळवून घेतले जाऊ शकतात, नॉन-समांतर होल्डरसह बदलण्याची गरज नाही. समांतर होल्डरमध्ये सिंगल-एंडेड दिवा स्थापित केला असल्यास, तो पॉवर-ऑन झाल्यावर लगेच शॉर्ट-सर्किट होईल. हाँगकाँगच्या अभियांत्रिकी समुदायात हे घडले आहे; काहींनी जुन्या धारकाचे प्लास्टिकचे आवरणही जाळले.

उत्पादन खबरदारी:ड्युअल-एंडेड लॅम्प कॅपच्या दोन्ही टोकांना लीड्स असले पाहिजेत, परंतु इन्स्टॉलेशन दरम्यान रिव्हर्स वायरिंग टाळण्यासाठी वायरचे रंग स्पष्टपणे ओळखता येण्याजोगे असावेत (उदा. एका टोकाला L, दुसरा N चिन्हांकित). शिवाय, ड्युअल-एंडेड फ्लोरोसेंट दिव्याच्या अंतर्गत वायरिंगने दोन टोकांमध्ये विद्युत कनेक्शन नसल्याचे सुनिश्चित केले पाहिजे; अन्यथा, दिवा शॉर्ट सर्किट होईल.

अर्ज परिस्थिती:फॅक्टरी वर्कशॉप, पार्किंग लॉट, गोदामे आणि लॉजिस्टिक सेंटर्स. या स्थानांवर अनेकदा जुन्या फ्लोरोसेंट लॅम्प होल्डरच्या रेट्रोफिटिंगची आवश्यकता असते आणि ड्युअल-एंडेड पॉवर सप्लाय सोल्यूशन्स चांगली सुसंगतता देतात.

संयोजन 3: लाइव्ह वायरसह एक टोक (ड्युअल-वायर) + वायरलेस एंड कॅपसह एक टोक → वर्धित सिंगल-एंडेड पॉवर सप्लाय

हे संयोजन सिंगल-एंडेड पॉवर सप्लायची वर्धित आवृत्ती आहे, उच्च सुरक्षा आणि विश्वासार्हता आवश्यकता असलेल्या परिस्थितींसाठी योग्य आहे.

कनेक्शन पद्धत:पॉवर सप्लाय एंड कॅप थेट ड्रायव्हर पॉवर सप्लाय किंवा एसी पॉवरशी जोडलेल्या थेट आणि तटस्थ तारा बाहेर नेतो. वायरलेस एंडचा वापर फक्त यांत्रिक समर्थन आणि सर्किट कनेक्शनसाठी केला जातो आणि पॉवर इनपुट हाताळत नाही.

सिंगल-वायर सिंगल-एंडेड सोल्यूशनपासून फरक:सिंगल-वायर सिंगल-एंडेड सोल्यूशनमध्ये, लॅम्प ट्यूबच्या अंतर्गत वायरिंगसाठी "एक वायर आत शिरते आणि दुसरी वायर दुसऱ्या टोकाला अंतर्गत जोडते" अशी रचना आवश्यक असते, ज्यामुळे अंतर्गत वायरिंग तुलनेने जटिल होते. याउलट, ड्युअल-वायर सिंगल-एंडेड सोल्यूशनमध्ये, थेट आणि तटस्थ दोन्ही वायर्स एकाच एंड कॅपद्वारे सादर केल्या जातात, त्यामुळे अधिक थेट अंतर्गत सर्किट डिझाइन प्राप्त होते, संभाव्य अपयशी बिंदू कमी होतात आणि सुरक्षितता सुधारते.

उत्पादन फायदे:एकात्मिक T5 दिवा ट्यूब उत्पादकांसाठी, ही पद्धत सिंगल-एंडेड एंड कॅप्स वापरण्यापेक्षा उच्च असेंबली कार्यक्षमता देते. सर्व पॉवर कॉर्ड्स एका टोकाला केंद्रित असल्यामुळे, दिव्याच्या नळीच्या आत क्रॉस वायरिंगची आवश्यकता नसते, त्यामुळे अंतर्गत शॉर्ट सर्किटचा धोका कमी होतो.

अर्ज:वैद्यकीय प्रकाश, शैक्षणिक प्रकाशयोजना, उच्च श्रेणीचे व्यावसायिक प्रदर्शन.
