OEM लिनियर लाइटिंगसाठी T8 डबल-साइड LED ट्यूब हाउसिंग

जेईचेT8 दुहेरी बाजू असलेला LED ट्यूब गृहनिर्माणOEM रेखीय-प्रकाश प्रकल्पांसाठी एक रिक्त संलग्नक प्लॅटफॉर्म आहे. पुष्टी केलेल्या कॉन्फिगरेशनमध्ये 26 मिमी बाहेरील व्यास, दोन 12 × 1 मिमी पीसीबी पोझिशन्स, अंतर्गत 6063 ॲल्युमिनियम प्रोफाइल, स्पष्ट किंवा फ्रॉस्टेड पॉली कार्बोनेट एन्क्लोजर, प्लास्टिक एंड कॅप्स आणि बाह्य-ड्रायव्हर लेआउट आहे. IP20 आणि IP65 कॉन्फिगरेशनसह, 600 mm ते 2400 mm पर्यंत मानक किंवा सानुकूलित लांबी उपलब्ध आहेत.

मुख्य शब्द आहेगृहनिर्माण. जोपर्यंत LEDs, PCB असेंब्ली, वायरिंग, ड्रायव्हर, एंड टर्मिनेशन आणि कोणतेही आवश्यक सील निवडले जात नाहीत आणि एकत्र केले जात नाहीत तोपर्यंत हे उत्पादन कार्यरत दिवा बनत नाही. त्यामुळे खरेदीदारांनी नियंत्रित रेखांकन आणि एकत्र केलेल्या नमुन्यावरून त्याचे मूल्यमापन करावे—केवळ T8 नावावरून नाही. वर्तमानाचे पुनरावलोकन कराT8 दुहेरी बाजूंनी चमकदार गृहनिर्माणतुमचा पीसीबी आणि प्रकल्प आवश्यकता JE ला पाठवण्यापूर्वी.

उत्पादन एक रिक्त OEM गृहनिर्माण आहे, पूर्ण T8 दिवा किंवा फ्लोरोसेंट बदली नाही

"T8" सामान्य ट्यूब स्वरूप ओळखते, परंतु ते विद्यमान फ्लोरोसेंट फिक्स्चरसह विद्युत किंवा यांत्रिक सुसंगतता स्थापित करत नाही. पूर्णपणे भिन्न बोर्ड, वायरिंग, एंड कॅप्स, माउंटिंग तपशील आणि पॉवर आर्किटेक्चर वापरताना 26 मिमीचे घर परिचित वाटू शकते.

असे समजू नका की ते पारंपारिक फ्लोरोसेंट बॅलास्ट स्वीकारते, G13 लॅम्पहोल्डरमध्ये बसते, मेन-रेट केलेले पिन समाविष्ट करतात किंवा स्थापित दिवा एक-एक करून बदलू शकतात. यापैकी कोणतेही तपशील गृहनिर्माण व्यासाद्वारे पुष्टी केलेले नाहीत. रेट्रोफिट सुसंगतता आवश्यक असल्यास, मंजुरी रेखाचित्रावर बेस भूमिती, पिन व्यवस्था, दिव्याची एकूण लांबी, इलेक्ट्रिकल इनपुट, वायरिंग मोड आणि फिक्स्चर इंटरफेस ठेवा.

या फरकाचा खरेदीवरही परिणाम होतो. हाऊसिंग स्पेसिफिकेशन एक्सट्रूजन आणि एन्क्लोजर पॅकेज ओळखते. हे स्वतःच LED प्रमाण, रंग तापमान, प्रकाश आउटपुट, ऑप्टिकल वितरण, उर्जा, ड्रायव्हरचे वर्तन, मंद होणे, लाट संरक्षण, ऑपरेटिंग तापमान किंवा सेवा जीवन परिभाषित करत नाही. ते खरेदीदाराच्या घटक डिझाइन आणि पात्रता कार्यक्रमाद्वारे नियंत्रित केलेले ल्युमिनेअर निर्णय आहेत.

दुहेरी बाजू असलेला T8 हाउसिंग असेंब्लीचा क्रॉस-सेक्शन

असेंबली अंतर्गत ॲल्युमिनियम प्रोफाइलसह एक गोल पॉली कार्बोनेट बॉडी एकत्र करते. त्या क्रॉस-सेक्शनमध्ये दोन PCB पोझिशन्स आहेत, प्रत्येक 12 × 1 मिमी म्हणून ओळखले जाते. ही व्यवस्था OEM डिझायनरला 26 मिमी ट्यूब लिफाफ्यात एलईडी बोर्डसाठी दोन माउंटिंग स्थान देते.

ॲल्युमिनियम घाला PCB स्थानांसाठी एक परिभाषित अंतर्गत रचना प्रदान करते. हे बोर्डमधून उष्णता हस्तांतरणामध्ये देखील सहभागी होऊ शकते, परंतु केवळ मिश्रधातूच्या नावावरून किंवा प्रोफाइलवरून थर्मल कामगिरीचा अंदाज लावला जाऊ शकत नाही. LED लोडिंग, बोर्ड बांधकाम, थर्मल-इंटरफेस सामग्री, संपर्क गुणवत्ता, ड्रायव्हरचे नुकसान, सभोवतालचे तापमान, ट्यूब ओरिएंटेशन आणि एअरफ्लो या सर्वांचा ऑपरेटिंग तापमानावर परिणाम होतो. इच्छित एलईडी बोर्ड स्थापित करून थर्मल डिझाइन मंजूर करा.

पेअर केलेले PCB पोझिशन्स दोन चमकदार चेहऱ्यांना कसे समर्थन देतात

दोन पीसीबी पोझिशन्स संपूर्ण घेर प्रकाशित करण्यासाठी एका बोर्डवर अवलंबून न राहता ट्यूबच्या दोन बाजूंना एलईडी लावण्याची परवानगी देतात. ते द्विदिशात्मक रेखीय प्रकाशयोजना, निलंबित ल्युमिनेअर्स, डिस्प्ले लाइटिंग, ट्रान्झिट इंटिरिअर्स आणि इतर इंस्टॉलेशन्ससाठी अनुकूल असू शकते जिथे एकाहून अधिक दिशेने प्रकाश आवश्यक आहे.

एक्सट्रूजन विशिष्ट बीम कोन किंवा समान 50/50 प्रकाश विभाजन हमी देत ​​नाही. वास्तविक वितरण पीसीबी पोझिशन्स, एलईडी पॅकेज, डायोड स्पेसिंग, बोर्डची रुंदी, पॉली कार्बोनेटचे अंतर, डिफ्यूझर फिनिश, अंतर्गत अडथळा आणि जवळपासच्या ल्युमिनेअर पृष्ठभागांवर अवलंबून असते. Clear PC LED व्याख्या आणि आउटपुट दिशा जतन करतो; फ्रॉस्टेड पीसी प्रकाश अधिक प्रभावीपणे मिक्स करतो परंतु दृश्यमान तीव्रता कमी करू शकतो आणि बीम नियंत्रण मऊ करू शकतो.

टूलींग किंवा उत्पादन मंजूर करण्यापूर्वी, दोन्ही बाजूंनी प्रकाशित नमुन्याची तपासणी करा. LED इमेजिंग, ॲल्युमिनियम इन्सर्ट जवळ गडद पट्ट्या, रंग भिन्नता, शेवटच्या सावल्या आणि दोन चेहऱ्यांमधील ब्राइटनेसमधील फरक पहा. फोटोमेट्रिक चाचणी तयार-ल्युमिनेअर स्तरावर असते कारण रिकाम्या घरांमध्ये प्रकाश स्रोत नसतो.

खरेदीदार-निर्दिष्ट LEDs, PCB असेंब्ली, वायरिंग, ड्रायव्हर आणि सील विरुद्ध पुरवठा केलेले गृहनिर्माण घटकांची पुष्टी करा

गृहनिर्माण कोटेशनने जेई-पुरवलेल्या भागांना खरेदीदार-पुरवठा केलेल्या विद्युत घटकांपासून वेगळे केले पाहिजे. प्रकाशित उत्पादनाच्या वर्णनावर आधारित, संलग्नक अंतर्गत 6063 ॲल्युमिनियम प्रोफाइल, स्पष्ट किंवा फ्रॉस्टेड पॉली कार्बोनेट आणि प्लास्टिक एंड कॅप्स समाविष्ट करू शकतात. आर्किटेक्चर बाह्य ड्रायव्हर वापरते. अचूक पॅकिंग सामग्री, एंड-कॅप शैली, हार्डवेअर, सील, केबल-एंट्री पार्ट्स आणि असेंबली सेवा अद्याप अवतरणात ओळीने सूचीबद्ध केल्या पाहिजेत.

खरेदीदाराला साधारणपणे LED बोर्ड, LEDs, वायरिंग, कनेक्टर, थर्मल-इंटरफेस मटेरियल, ड्रायव्हर, लागू असेल तेथे ग्राउंडिंग पद्धत आणि अंतिम विद्युत समाप्ती परिभाषित करणे आवश्यक आहे. IP65 लक्ष्यासाठी, गॅस्केट, सीलंट, केबल ग्रंथी, एंड-कॅप सीलिंग आणि असेंबली प्रक्रियेची जबाबदारी विशेषतः स्पष्ट असणे आवश्यक आहे. अनियंत्रित फील्ड असेंब्लीनंतर भागांचा IP65-सक्षम संच स्वयंचलितपणे IP65 ल्युमिनेयर नसतो.

रेखाचित्र आणि घटक पुनरावलोकनासाठी तपशील मॅट्रिक्स

समीक्षण काढण्यासाठी खालील मॅट्रिक्सचा प्रारंभ बिंदू म्हणून वापर करा. प्रकाशित मूल्ये उपलब्ध उत्पादन कॉन्फिगरेशन ओळखतात; ते प्रकल्प-विशिष्ट सहनशीलता, योग्य तपासणी किंवा नियामक पुनरावलोकन बदलत नाहीत.

निश्चित भूमिती: 26 मिमी व्यास आणि दोन 12 × 1 मिमी पीसीबी पोझिशन्स, रेखांकनावर मंजूर केलेल्या फिट आणि सहनशीलतेसह

26 मिमी व्यासाची आणि जोडलेली 12 × 1 मिमी पीसीबी पोझिशन्स ही कोर भूमिती आहे, परंतु सोडण्यासाठी नाममात्र परिमाणे पुरेसे नाहीत. बोर्ड फॅब्रिकेशन, एक्सट्रूझन, बो, कोटिंग आणि असेंबली टॉलरन्स चुकीच्या दिशेने स्टॅक केल्यास त्याच्या स्लॉटच्या समान रुंदीवर डिझाइन केलेले बोर्ड बांधू शकतात. सैल फिटमुळे वेगळी समस्या निर्माण होते: बोर्डची हालचाल, विसंगत थर्मल संपर्क किंवा डिफ्यूझरच्या मागे दृश्यमान चुकीचे संरेखन.

RFQ मध्ये फक्त "12 mm बोर्ड" लिहिण्यापेक्षा JE ला वास्तविक PCB बाह्यरेखा पाठवा. PCB जाडी, एज फिनिश, सोल्डर-मास्क किंवा इन्सर्शन एरियाजवळ कोटिंग बिल्डअप, कंपोनंट कीप-आउट झोन, कनेक्टर प्रोट्र्यूशन्स आणि इच्छेनुसार अंतर्भूत दिशा समाविष्ट करा. मंजूर केलेल्या रेखांकनाने ते परिमाण ओळखले पाहिजे जे फिट होण्यासाठी महत्वाचे आहेत आणि त्या परिमाणांची तपासणी कशी केली जाईल ते सांगावे.

बांधकाम आणि पर्याय: अंतर्गत 6063 ॲल्युमिनियम प्रोफाइल, क्लिअर किंवा फ्रॉस्टेड पॉली कार्बोनेट, प्लास्टिक एंड कॅप्स, बाह्य ड्रायव्हर आणि 600-2400 मिमी लांबी

6063 सामान्यतः एक्सट्रुडेड ॲल्युमिनियम प्रोफाइलसाठी वापरले जाते कारण ते नियंत्रित क्रॉस-सेक्शनमध्ये तयार केले जाऊ शकते आणि सामान्य फिनिशिंग प्रक्रिया स्वीकारते. तरीही, "6063 ॲल्युमिनियम" हे संपूर्ण थर्मल किंवा यांत्रिक तपशील नाही. प्रकल्पासाठी स्वभाव, पृष्ठभाग उपचार, चालकता, देखावा किंवा गंज वर्तन महत्त्वाचे असल्यास, रेखांकनामध्ये आवश्यकता जोडा आणि पुष्टीकरणाची विनंती करा.

खरेदी किंमतीपेक्षा लांबी देखील बदलते. लांब घरे सरळपणा, नुकसान हाताळणे, पीसीबी घालणे, वायरिंग प्रवेश आणि पॅकेज डिझाइनसाठी अधिक संवेदनशील असतात. तुमची निर्दिष्ट लांबी कट एक्सट्रूझन, पॉली कार्बोनेट बॉडी किंवा एंड कॅप्ससह एकंदर असेंबल युनिटचा संदर्भ देते का याची खात्री करा. जेई यादी मानक आणिसानुकूल-लांबीचे T8 एलईडी ट्यूब गृहनिर्माण600 मिमी ते 2400 मिमी पर्यंतचे पर्याय; अवतरण अचूक समाप्त लांबी आणि सहिष्णुता ओळखले पाहिजे.

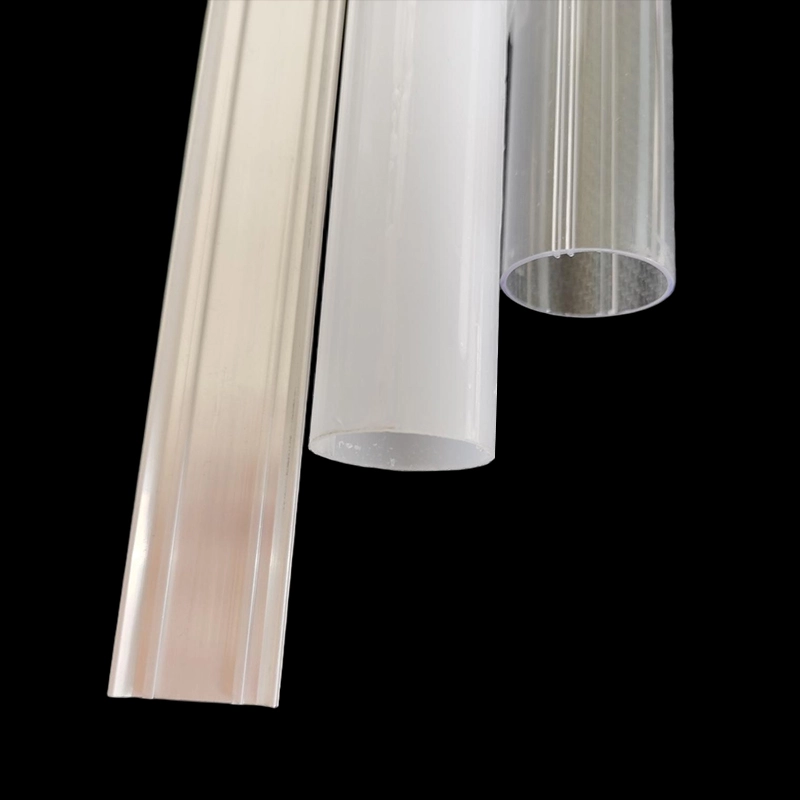

क्लिअर किंवा फ्रॉस्टेड पीसी, एंड-कॅप टर्मिनेशन आणि IP20 किंवा IP65 कॉन्फिगरेशन निवडी

जेव्हा एलईडी दृश्यमानता, दिशात्मक आउटपुट किंवा अंतर्गत फलकांचे स्वरूप स्वीकार्य असेल तेव्हा स्पष्ट पॉली कार्बोनेट निवडा. हे डायोड स्पेसिंग, वायरिंग, सांधे आणि लहान संरेखन त्रुटी प्रकट करू शकते, म्हणून अंतर्गत बिल्ड दृष्यदृष्ट्या स्वच्छ असणे आवश्यक आहे. जेव्हा तुम्हाला चांगले व्हिज्युअल मिक्सिंग आणि कमी डायरेक्ट एलईडी इमेजिंग आवश्यक असेल तेव्हा फ्रॉस्टेड पीसी निवडा. फ्रॉस्टिंग हे पुरेसे LED अंतर किंवा ऑप्टिकल चाचणीसाठी पर्याय नाही आणि त्याचा प्रसारणावरील परिणाम वास्तविक प्रकाश इंजिनसह मूल्यमापन केला पाहिजे.

एंड कॅप्स अनेकदा दुर्लक्षित इंटरफेस बनतात. ते ट्यूब कसे बंद होते, वायर घरातून कसे बाहेर पडतात आणि असेंब्ली आसपासच्या ल्युमिनेयरला कशी जोडते हे निर्धारित करतात. प्लास्टिकच्या टोकाची टोपी प्रमाणित फ्लोरोसेंट बेस किंवा वॉटरप्रूफ सील प्रदान करते असे गृहीत धरले जाऊ नये. रेखांकनावर धारणा पद्धत, केबल उघडणे, कनेक्टर व्यवस्था, ध्रुवीय चिन्हांकन, ताण आराम आणि सेवा-प्रवेश आवश्यकता ठेवा.

IP20 केवळ तेव्हाच योग्य आहे जेव्हा पूर्ण केलेल्या डिझाइनला पाण्याच्या प्रवेशापासून संरक्षणाची आवश्यकता नसते. IP65 पर्याय डस्ट-टाइट आणि वॉटर-जेट-प्रतिरोधक कॉन्फिगरेशनसाठी आहे, परंतु संपूर्ण बंदिस्त प्रणाली आणि असेंबली पद्धत परिभाषित आणि चाचणी केल्यानंतरच रेटिंग लागू होते. एंड-कॅप जॉइंट्स, केबल एंट्री, सील कॉम्प्रेशन, कट पृष्ठभाग आणि उत्पादन कारागिरी या सर्वांमुळे गळती होऊ शकते.

कसे उद्धृत केले ते विचाराIP20 किंवा IP65 T8 गृहनिर्माण कॉन्फिगरेशनघटक आणि विधानसभा मध्ये भिन्न. JE ने तुमच्या कारखान्याला एकत्र येण्यासाठी सैल भागांचा पुरवठा केल्यास, सील सामग्री, सीलंटचे स्थान, योग्य परिस्थिती, कॅप घालण्याची किंवा फास्टनिंग पद्धत आणि तयार-उत्पादन प्रवेश चाचणी यावर सहमती द्या. केवळ एकत्र न केलेल्या घरांच्या नमुन्यावर आधारित आयपी दावा मुद्रित करू नका.

ट्रान्झिट, कमर्शियल, आर्किटेक्चरल आणि प्रोटेक्टेड आउटडोअर ल्युमिनेअर्ससाठी अर्ज सीमा

दुहेरी बाजूचे स्वरूप रेल्वे-वाहनांच्या आतील भाग, स्थानके, व्यावसायिक प्रकाश, गॅरेज, शाळा, कारखाने आणि इतर रेखीय प्रतिष्ठापनांना समर्थन देऊ शकते. हे वापर एक पात्रता मानक सामायिक करत नाहीत, म्हणून अर्जाचे नाव कधीही अभियांत्रिकी आवश्यकतांसाठी उभे राहू नये.

रेल्वे-वाहन प्रकाशासाठी कंपन, शॉक, ज्वाला आणि धुराचे वर्तन, विद्युत सुरक्षा, इलेक्ट्रोमॅग्नेटिक अनुकूलता, सामग्री शोधण्यायोग्यता आणि सुरक्षित ठेवण्यासाठी प्रकल्प-विशिष्ट तपासणी आवश्यक असू शकते. 26 मिमी गृहनिर्माण भूमिती यापैकी कोणत्याही आवश्यकतांचे अनुपालन सिद्ध करत नाही. नमुना घेण्यापूर्वी JE ला आवश्यक चाचणी किंवा साहित्य-दस्तऐवज यादी द्या जेणेकरून अनुपलब्ध पुरावे ग्राहकांच्या सबमिशन दरम्यान लवकर सापडतील.

व्यावसायिक आणि आर्किटेक्चरल ल्युमिनेअर्ससाठी, खरेदीदारांना सहसा देखावा, प्रकाश वितरण, माउंटिंग इंटिग्रेशन, ड्रायव्हर प्रवेश, उष्णता, स्वच्छता आणि देखभाल यावर लक्ष केंद्रित करणे आवश्यक आहे. फ्रॉस्टेड पीसी वैयक्तिक LEDs लपवू शकतो, परंतु एक लांब चमकदार रेषा अद्याप बोर्ड जॉइंट्स किंवा एंड कॅप्सवर गडद झोन दर्शवू शकते. सतत दिसणे महत्त्वाचे असल्यास पूर्ण-लांबीचा नमुना तयार करा; लहान ऑफकट प्रत्येक उत्पादन समस्या उघड करणार नाही.

गॅरेज, कारखाने आणि संरक्षित बाहेरील स्थाने धूळ, ओलावा, साफसफाईच्या पद्धती, तापमान भिन्नता आणि संभाव्य रासायनिक एक्सपोजर जोडतात. IP65 परिभाषित चाचणी परिस्थितींमध्ये प्रवेश करते, अतिनील प्रतिरोध, रासायनिक सुसंगतता, संक्षेपण, प्रभाव प्रतिरोध, किंवा अनिर्बंध बाहेरील एक्सपोजर नाही. त्या गुणधर्म स्वतंत्रपणे निर्दिष्ट आणि सत्यापित करणे आवश्यक आहे. जर ट्यूब दुसऱ्या सीलबंद ल्युमिनेयरमध्ये बसली असेल तर, अडकलेली उष्णता आणि बाह्य ड्रायव्हर प्रवेशयोग्य आहे की नाही याचा देखील विचार करा.

मंजूरी पुरावा: रेखाचित्रे, नमुना तपासणी, चाचणी पद्धती, साहित्य दस्तऐवज आणि UL किंवा ETL सबमिशन समर्थन गृहनिर्माण प्रमाणन दाव्याशिवाय

एक विश्वासार्ह मंजूरी पॅकेज नियंत्रित क्रॉस-सेक्शनल ड्रॉइंग आणि असेंबली ड्रॉइंगसह सुरू होते. त्यांनी 26 मिमी व्यास, PCB पोझिशन्स, की इंटरफेस, मटेरियल कॉलआउट्स, एंड-कॅप तपशील, लांबी व्याख्या आणि पुनरावृत्ती स्थिती दर्शविली पाहिजे. पीसीबी घालणे, कॅप फिट करणे, माउंट करणे किंवा सील करणे यावर परिणाम करणारे परिमाण सामान्य टिपाऐवजी स्पष्ट सहनशीलतेस पात्र आहेत.

नमुना तपासणीमध्ये परिमाण आणि व्यावहारिक असेंब्लीचा समावेश असावा. वास्तविक पीसीबी घाला, इच्छित तारा मार्गी लावा, शेवटच्या टोप्या बसवा आणि धनुष्य, वळण, स्क्रॅचिंग, रंग भिन्नता, कॅप गॅप्स आणि बोर्ड हालचालीसाठी संपूर्ण लांबी तपासा. त्यानंतर तापमान आणि ऑप्टिकल स्वरूपाचे मूल्यांकन करण्यासाठी प्रातिनिधिक परिस्थितीत इच्छित एलईडी आणि ड्रायव्हर सिस्टम ऑपरेट करा.

परिणामांची तुलना करण्यापूर्वी चाचणी पद्धतींवर सहमती असणे आवश्यक आहे. IP65 डिझाइनसाठी, चाचणी JE च्या एकत्र केलेल्या नमुन्याला लागू होते की नाही हे ओळखा, तुमच्या केबल एंट्री आणि वायरिंगसह तुमच्या तयार झालेल्या ल्युमिनेयरला. साहित्य दस्तऐवजांमध्ये घोषणा, डेटाशीट किंवा चाचणी अहवाल समाविष्ट असू शकतात, परंतु खरेदी केल्या जाणाऱ्या अचूक राळ, ॲल्युमिनियम तपशील, रंग आणि उत्पादन कॉन्फिगरेशनसाठी त्यांची उपलब्धता आणि प्रासंगिकता पुष्टी करणे आवश्यक आहे.

UL किंवा ETL सबमिशन समर्थन कागदपत्र समन्वय म्हणून मानले जावे, ब्लँकेट प्रमाणन हक्क म्हणून नाही. मटेरियल रेकॉर्ड, घटक फाइल किंवा पुरवठादार घोषणा रिकामे घर बनवत नाही—किंवा तयार झालेला दिवा—यूएल लिस्टेड किंवा ईटीएल लिस्टेड. अंतिम बांधकाम, विद्युत घटक, तापमान, अंतर, वायरिंग, संलग्नक आणि हेतू वापर या सर्वांचे निवडलेल्या प्रमाणन संस्थेद्वारे पुनरावलोकन केले जाऊ शकते.

तुमच्या लॅब किंवा प्रमाणन भागीदाराला कोणता सबमिशन मार्ग आणि कागदपत्रे आवश्यक आहेत ते JE ला सांगा. JE नंतर प्रस्तावित साहित्य आणि कॉन्फिगरेशनसाठी काय उपलब्ध आहे याची पुष्टी करू शकतो. विशिष्ट ओळख, सूची, ज्वलनशीलता वर्गीकरण, फाइल क्रमांक किंवा चाचणी अहवाल अनिवार्य असल्यास, ऑर्डर मंजूर करण्यापूर्वी तो पुरावा मिळवा आणि सत्यापित करा. लोगो, जेनेरिक मटेरियल फॅमिली किंवा मागील प्रोजेक्टवरून कधीही याचा अंदाज लावू नका.

रेखांकन पुनरावलोकन पासून नमुना मंजूरी आणि उत्पादन कोटेशन पर्यंत

चीन सखोल एक्सट्रूझन क्षमता ऑफर करतो, परंतु केवळ फॅक्टरी स्थान आपल्याला ड्रॉइंग कंट्रोल, घटक फिट किंवा पुनरावृत्ती करण्याबद्दल थोडेसे सांगते. JE एलईडी लाइटिंगसाठी ॲल्युमिनियम आणि प्लॅस्टिक एक्सट्रूझन्स तयार करते, ज्यामध्ये ट्यूब हाउसिंग, एलईडी प्रोफाइल, पीसी ट्यूब, एंड कॅप्स आणि ट्राय-प्रूफ हाउसिंगचा समावेश आहे. या प्रकल्पासाठी, उपयुक्त पुरावा म्हणजे प्रतिसादात्मक रेखाचित्र प्रक्रिया, एक प्रातिनिधिक नमुना, एक परिभाषित तपासणी योजना आणि पुरवठा सीमा स्पष्ट करणारे अवतरण.

सानुकूलित कार्यप्रवाह: रेखाचित्र पुनरावृत्ती, DFM अभिप्राय, मोल्ड निवड, नमुना सत्यापन आणि उत्पादन गुणवत्ता नियंत्रण

“T8 हाऊसिंग” साठी विनंती करण्याऐवजी अर्जासह प्रारंभ करा. PCB फायली, लक्ष्य एकूण लांबी, ऑप्टिकल प्राधान्य, समाप्ती समाप्ती, प्रवेश लक्ष्य, माउंटिंग इंटरफेस आणि अनिवार्य कागदपत्रे पाठवा. जेई त्या इनपुटची विद्यमान सार्वजनिक साच्याशी तुलना करू शकते किंवा खाजगी मोल्ड आणि सानुकूल एक्सट्रूजन आवश्यक आहे की नाही हे निर्धारित करू शकते.

रेखांकन पुनरावृत्ती दरम्यान, बोर्ड क्लिअरन्स, एंड-कॅप एंगेजमेंट, वायर राउटिंग, घटक ठेवण्याचे क्षेत्र, सीलिंग पृष्ठभाग आणि दृश्यमान कॉस्मेटिक झोनचे निराकरण करा. DFM फीडबॅकने अशी परिमाणे ओळखली पाहिजे जी धारण करणे किंवा तपासणी करणे कठीण आहे आणि टूलिंग, असेंबली किंवा खर्चावर परिणाम करणारे कोणतेही बदल. सानुकूल प्रोफाइल वास्तविक इंटरफेस समस्येचे निराकरण करू शकते, परंतु ते टूलिंग मंजूरी देखील जोडते आणि नवीन क्रॉस-सेक्शनमध्ये प्रकल्प लॉक करते. केवळ अक्रिटिकल पीसीबी एजला अनुकूल करणे टाळण्यासाठी खाजगी टूलिंग ऑर्डर करू नका.

नमुन्याने सहमत सामग्री, डिफ्यूझर फिनिश, ॲल्युमिनियम क्रॉस-सेक्शन, एंड-कॅप डिझाइन आणि वास्तविक जोखीम तपासण्यासाठी पुरेशी लांबी दर्शविली पाहिजे. कोणतेही स्वीकारलेले विचलन रेकॉर्ड करा. नमुना मितीय, असेंब्ली, ऑप्टिकल, थर्मल आणि लागू प्रवेश तपासणी पास झाल्यानंतर, उत्पादन कोटेशनसाठी वापरलेले रेखाचित्र पुनरावृत्ती गोठवा.

उत्पादन गुणवत्ता नियंत्रण हे निरीक्षण करण्यायोग्य आवश्यकतांशी जोडले जावे: सामग्रीची ओळख, गंभीर क्रॉस-सेक्शनल परिमाणे, कट लांबी, निर्दिष्ट केलेले सरळपणा, पृष्ठभागाची स्थिती, डिफ्यूझरचे स्वरूप, एंड-कॅप फिट, PCB समाविष्ट करणे आणि पॅकेजिंग संरक्षण. सीलबंद असेंब्लीसाठी, प्रवेश कार्यप्रदर्शन कसे तपासले जाते आणि कोणत्या सॅम्पलिंग स्तरावर ते परिभाषित करा. कोटेशनमध्ये टूलिंगची मालकी लागू असेल तेथे, नमुना शुल्क, ऑर्डरचे प्रमाण, लीड-टाइम आधार, पॅकिंग पद्धत आणि शिपिंग अटी देखील नमूद केल्या पाहिजेत आणि ते मुद्दे ईमेल गृहितकांवर सोडण्याऐवजी.

RFQ चेकलिस्ट: लांबी, PCB भूमिती, डिफ्यूझर, IP लक्ष्य, एंड कॅप्स, सहनशीलता, प्रमाण, पॅकेजिंग, गंतव्यस्थान आणि आवश्यक कागदपत्रे

• लांबी:उपलब्ध 600-2400 मिमी श्रेणीमध्ये कट लांबी आणि आवश्यक एकूण एकत्रित लांबी निर्दिष्ट करा.
• पीसीबी भूमिती:बोर्डची रुंदी, जाडी, बाह्यरेखा, कनेक्टरची स्थिती, घटक ठेवण्याचे ठिकाण आणि अंतर्भूत दिशा संलग्न करा.
• डिफ्यूझर:स्पष्ट किंवा फ्रॉस्टेड पीसी निवडा आणि आपल्याला प्रदर्शित करण्यासाठी नमुना आवश्यक असलेल्या ऑप्टिकल स्वरूपाचे वर्णन करा.
• IP लक्ष्य:स्टेट IP20 किंवा IP65, कोण अंतिम असेंब्ली करते आणि कोणते पूर्ण झालेले कॉन्फिगरेशन तपासले जाईल.
• समाप्ती कॅप्स:टर्मिनेशन, केबल एक्झिट, कनेक्टर किंवा पिन आवश्यकता, धारणा, सीलिंग आणि ताण आराम परिभाषित करा.
• सहनशीलता:PCB फिट, कॅप एंगेजमेंट, माउंटिंग, लांबी आणि मिलन भागांसाठी गंभीर परिमाणे चिन्हांकित करा.
• प्रमाण:प्रोटोटाइप, पायलट आणि अपेक्षित उत्पादन प्रमाण द्या जेणेकरून सार्वजनिक-मोल्ड आणि कस्टम-मोल्ड मार्गांची तुलना करता येईल.
• पॅकेजिंग:पृष्ठभाग-संरक्षणाच्या गरजा, बंडल मर्यादा, लेबलिंग आणि लांबी-संबंधित हाताळणी प्रतिबंध ओळखा.
• गंतव्यस्थान:वितरण देश, शहर किंवा बंदर, प्राधान्यकृत शिपिंग अटी आणि कोणत्याही आयात-दस्तऐवज आवश्यकता प्रदान करा.
• दस्तऐवजीकरण:सूची रेखाचित्रे, तपासणी अहवाल, मटेरियल रेकॉर्ड, घोषणा, चाचणी पुरावे आणि प्रमाणपत्र-सबमिशन दस्तऐवज मंजुरीसाठी आवश्यक आहेत.

साठी नमुना योजना आणि उत्पादन कोटेशनची विनंती करण्यासाठी ते पॅकेज तुमच्या रेखाचित्र पुनरावृत्तीसह पाठवा26 मिमी दुहेरी बाजू असलेला T8 एलईडी ट्यूब गृहनिर्माण.
