10mm PCB सह LED T8 ट्यूब हाउसिंग: यूएस खरेदीदार FAQ, 2026 साठी फिट चेक आणि सोर्सिंग मार्गदर्शक

यूएस लाइटिंग खरेदीदारांसाठी मुख्य टेकवे

वाक्प्रचारJE अर्ध-ॲल्युमिनियम/सेमी-प्लास्टिक ट्यूब-गृहनिर्माणया उत्पादन श्रेणीमागील व्यावहारिक आर्किटेक्चरचे वर्णन करते: 6063 ॲल्युमिनियम बेसमध्ये LED बोर्ड असतो आणि उष्णता व्यवस्थापित करण्यात मदत होते, तर पॉली कार्बोनेट डिफ्यूझर दृश्यमान ऑप्टिकल कव्हर बनवते. ती विभागणी महत्त्वाची आहे. ॲल्युमिनियम पीसीबीला एक स्थिर माउंटिंग पृष्ठभाग आणि अंदाजे यांत्रिक पाठीचा कणा देते; डिफ्यूझर देखावा, प्रकाश प्रसारण आणि बोर्डवर प्रवेश नियंत्रित करते. हे केवळ सजावटीचे कवच नाही.

यूएस खरेदीदारांसाठी, पहिला प्रश्न किंमत नाही. ती सुसंगतता आहे. 10 मिमी पीसीबी अनेक जेनेरिक LED ट्यूब बोर्डांपेक्षा अरुंद आहे आणि ड्रायव्हरने डिफ्यूझरला दाबल्याशिवाय किंवा शेवटच्या टोप्यांमध्ये हस्तक्षेप न करता घराच्या आत बसणे आवश्यक आहे. JE-28 जास्तीत जास्त 12 मिमीच्या ड्रायव्हरच्या उंचीसह सूचीबद्ध आहे, त्यामुळे तुमची ड्रायव्हर बॉडी, वायरिंग, इन्सुलेशन आणि स्ट्रेन-रिलीफ तपशील स्वतंत्रपणे तपासण्याऐवजी एकत्र तपासले पाहिजेत.

मानक JE-28 IP20 आहे. यामुळे ते इनडोअर ल्युमिनेअर्स आणि रेट्रोफिट-शैलीतील ट्यूब असेंब्ली सुकविण्यासाठी अनुकूल बनवते, स्वयंचलितपणे वॉशडाउन क्षेत्रे किंवा उघड्या फिक्स्चरसाठी नाही. JE प्लांट लाइटिंग, रेफ्रिजरेटर लाइटिंग आणि आउटडोअर पार्किंग सारख्या ऍप्लिकेशन्ससाठी वॉटरप्रूफ ट्यूब-हाऊसिंग शैली देखील ऑफर करते, परंतु त्यांना योग्य वॉटरप्रूफ कॉन्फिगरेशन म्हणून उद्धृत केले पाहिजे. सह प्रारंभ करा10mm PCB सह JE LED T8 ट्यूब हाउसिंगउत्पादन ऑर्डर मंजूर करण्यापूर्वी तपशील आणि अचूक रेखाचित्र विचारा.

JE-28 LED T8 गृहनिर्माण तपशील: परिमाणे, साहित्य आणि कॉन्फिगरेशन पर्याय

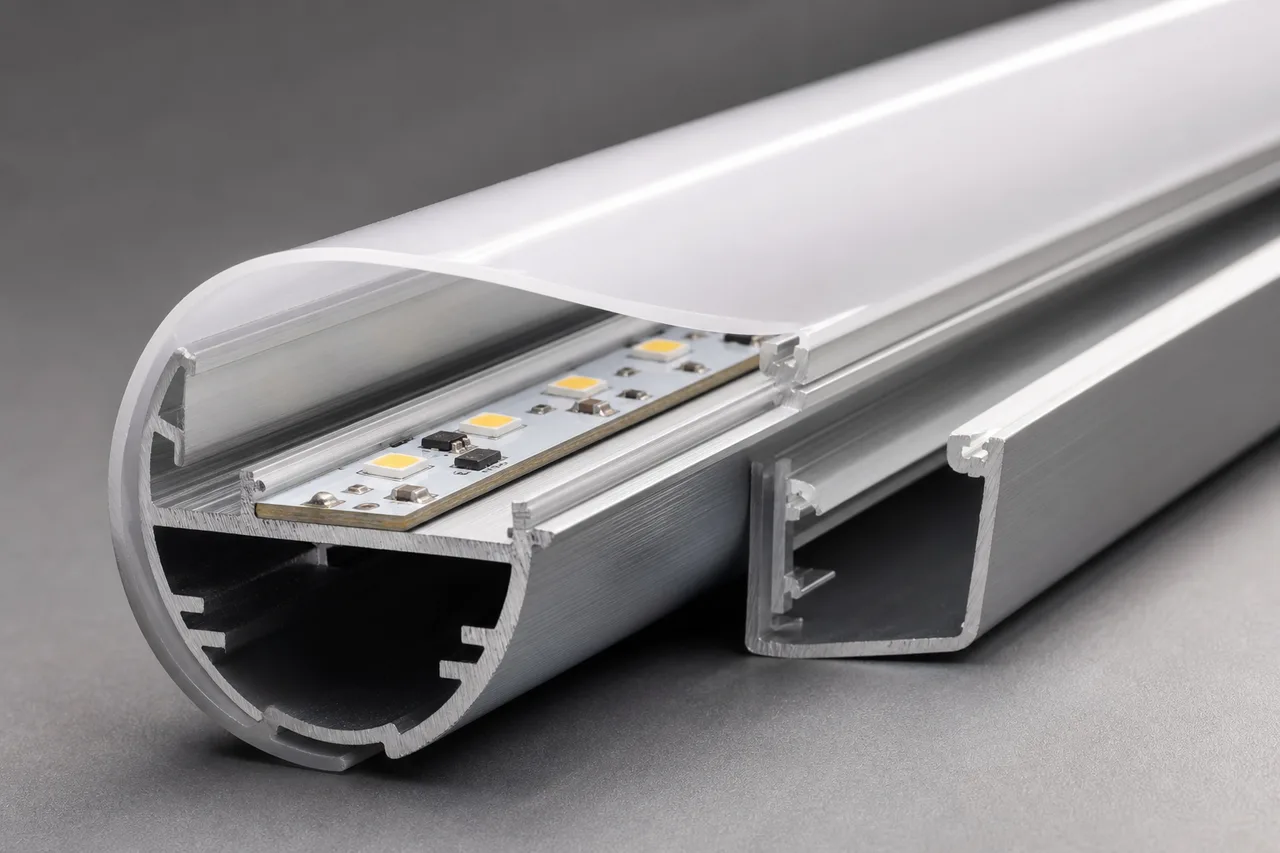

JE-28 हे 10 x 1.2 mm PCB बोर्ड आकारासाठी बांधलेले 26 मिमी T8 घर आहे. तो परिमाण यांत्रिक पात्रतेचा प्रारंभ बिंदू आहे. नाममात्र 10 मिमी रुंद असलेला बोर्ड त्याच्या घटकाची उंची, सोल्डर जॉइंट्स, कनेक्टर प्लेसमेंट किंवा माउंटिंग पद्धत घरांच्या विकासादरम्यान वापरलेल्या नमुन्यापेक्षा भिन्न असल्यास समस्या निर्माण करू शकते.

गृहनिर्माण पॉली कार्बोनेट डिफ्यूझर पर्याय आणि प्लास्टिक एंड कॅप्ससह 6063 ॲल्युमिनियम बेस वापरते. JE अंतर्गत ड्रायव्हर व्यवस्था आणि कमाल चालकाची उंची 12 मिमी सूचीबद्ध करते. उपलब्ध लांबी 600 मिमी ते 2400 मिमी पर्यंत चालते, सानुकूल लांबी उपलब्ध आहे. लांबी, डिफ्यूझर फिनिश, एंड-कॅप शैली आणि ड्रायव्हरची स्थिती एकच असेंबली निर्णय मानली पाहिजे कारण प्रत्येक स्थापना, प्रकाश वितरण आणि पॅकिंग प्रभावित करते.

ऑर्डर करण्यापूर्वी T8 गृहनिर्माण कसे पात्र करावे: पीसीबी, ड्रायव्हर, डिफ्यूझर आणि एंड-कॅप चेक

कॅटलॉग पृष्ठावर गृहनिर्माण योग्य दिसू शकते आणि तरीही असेंब्ली दरम्यान अयशस्वी होऊ शकते. नेहमीची कारणे नाटकीय नसतात: ड्रायव्हर काही मिलिमीटर खूप उंच असतो, पीसीबी डिफ्यूझरच्या खाली वाकतो, शेवटची टोपी ट्यूब सुरक्षितपणे ठेवत नाही किंवा कनेक्टर अंतर्गत वायर बेंडसाठी जागा सोडत नाही. केवळ ॲल्युमिनियम एक्सट्रूझनच नव्हे तर संपूर्ण असेंब्ली पात्र करा.

1. PCB बाह्यरेखा पुष्टी करा.JE ला 10 मिमी रुंदी, 1.2 मिमी जाडी, माउंटिंग होल, कॉपर किप-आउट्स, कनेक्टर आणि सर्वात उंच घटकांसह वास्तविक बोर्ड ड्रॉइंग पाठवा. केवळ नाममात्र बोर्ड आकारावर अवलंबून राहू नका.
2. ड्रायव्हर लिफाफा तपासा.ड्रायव्हरची कमाल उंची आणि रुंदीची 12 मिमी घरांच्या मर्यादेशी तुलना करा. क्लीयरन्स रिव्ह्यूमध्ये टर्मिनल्स, हीट-श्रिंक, इन्सुलेटिंग स्लीव्ह आणि वायर एक्झिट समाविष्ट करा.
3. डिफ्यूझर फिटची तपासणी करा.प्रतिबद्धता, वाकणे, दृश्यमान हॉटस्पॉट आणि काढण्याची शक्ती यासाठी निवडलेल्या पॉली कार्बोनेट कव्हरची चाचणी घ्या. एक डिफ्यूझर जो खूप घट्ट आहे तो एक्सट्रूझनवर ताण देऊ शकतो; जे खूप सैल आहे ते वाहतुकीदरम्यान खडखडाट होऊ शकते.
4. एंड कॅप्स आणि वायरिंगचे पुनरावलोकन करा.कॅप मटेरियल, रिटेन्शन पद्धत, वायर पॅसेज, कनेक्टर ऍक्सेस आणि तयार ट्यूबने विशिष्ट इंस्टॉलेशन मानक किंवा ग्राहक फिक्स्चर इंटरफेस पूर्ण करणे आवश्यक आहे की नाही याची पुष्टी करा.
5. तयार नमुना मंजूर करा.एकत्र केलेल्या ट्यूबला पॉवर करा, उष्णतेचे वर्तन आणि प्रकाशाचे स्वरूप तपासा, नंतर लक्ष्य फिक्स्चर किंवा क्लिपमध्ये समाविष्ट करण्याची चाचणी घ्या. उत्पादन ऑर्डर देण्यापूर्वी मंजूर घटक आवृत्त्या रेकॉर्ड करा.

प्रोजेक्टला कडक फिक्स्चर क्लिअरन्स मिळाल्यावर एक्सट्रूजन ड्रॉइंग आणि भौतिक नमुना मागवा. एक नमुना पॅकेजिंग आणि हाताळणीच्या समस्या देखील उघड करतो जे रेखाचित्रे दर्शवत नाहीत. लांब नळ्या डिफ्यूझर मार्क्ससह येऊ शकतात, अंत-कॅप खराब होऊ शकतात किंवा जर कार्टन डिझाइन शिपिंग लांबीशी जुळत नसेल तर. मोठ्या प्रमाणात उत्पादनापूर्वी निराकरण करणे स्वस्त आणि यूएस वितरण शिपमेंट नंतर निराकरण करणे महाग आहे.

वारंवार विचारले जाणारे प्रश्न: JE-28 LED T8 ट्यूब हाउसिंग वॉटरप्रूफ आहे की बाहेरील आणि फ्रीझर लाइटिंगसाठी योग्य आहे?

JE द्वारे पुरविलेले मानक JE-28 तपशील हे IP20 आहे, म्हणून ते कोरड्या-स्थानावरील गृहनिर्माण मानले जावे. प्लांट लाइटिंग, रेफ्रिजरेटर लाइटिंग, आउटडोअर पार्किंग, किंवा कंडेन्सेशन, स्प्रे, धूळ किंवा तापमान सायकलिंगच्या संपर्कात असलेली कोणतीही स्थापना निर्दिष्ट करणाऱ्या खरेदीदारांसाठी हा फरक महत्त्वपूर्ण आहे. JE म्हणते की ते विशेष ऍप्लिकेशन्ससाठी वॉटरप्रूफ T8 गृहनिर्माण शैली ऑफर करते, परंतु जलरोधक आवृत्ती ओळखणे आणि स्वतंत्रपणे उद्धृत करणे आवश्यक आहे.

10 मिमी पीसीबी आणि अंतर्गत ड्रायव्हर या T8 ट्यूब हाउसिंगमध्ये बसतील का?

होय, JE-28 हे 10 x 1.2 mm PCB आणि अंतर्गत ड्रायव्हर व्यवस्थेसाठी निर्दिष्ट केले आहे, कमाल चालकाची उंची 12 mm आहे. याचा अर्थ असा नाही की प्रत्येक 10 मिमी बोर्ड आणि प्रत्येक अंतर्गत ड्रायव्हर फिट होईल. तुमच्या बोर्डचा सर्वात उंच LED, कॅपेसिटर, कनेक्टर आणि सोल्डर केलेली वायर उपलब्ध अंतर्गत क्लिअरन्समध्ये असणे आवश्यक आहे. योग्य पुनरावलोकनासाठी JE ला PCB फाइल आणि ड्रायव्हर डेटाशीट पाठवा, नंतर पॉप्युलेट केलेल्या नमुन्यासह निकाल सत्यापित करा.

यूएस फॉरवर्डरला नमुने, एमओक्यू, कस्टम लांबी, टूलिंग आणि शिपिंग कसे कार्य करतात?

JE म्हणते की ते ग्राहकाच्या फॉरवर्डर वेअरहाऊसमध्ये नमुने, कोटेशन, कस्टम लांबी, OEM/ODM एक्सट्रूजन आणि शिपमेंट प्रदान करू शकते. व्यावसायिक तपशील निवडलेल्या प्रोफाइल, डिफ्यूझर, एंड कॅप्स, टूलिंग स्थिती, प्रमाण, पॅकेजिंग आणि गंतव्य व्यवस्था यावर अवलंबून असतात. नमुना लीड टाइम, प्रोडक्शन MOQ, खाजगी मोल्ड आवश्यक असल्यास टूलींग चार्ज, कट-लांबी सहनशीलता, कार्टनचे परिमाण आणि शिपमेंटसह पुरवलेले दस्तऐवज विचारा. तुमचा कार्यसंघ यूएस फॉरवर्डर वापरत असल्यास, कोट अंतिम होण्यापूर्वी गोदामाचा पत्ता आणि कार्गो-मार्किंग आवश्यकता प्रदान करा.

जेई डोंगगुआन मॅन्युफॅक्चरिंग, ओईएम/ओडीएम एक्सट्रूजन आणि फिनिश-ल्युमिनेअर डॉक्युमेंटेशन

JE, औपचारिकपणे Dongguan Jinen Lighting Technology Co., Ltd., Dongguan, चीन मध्ये extruded LED प्रकाश घटक तयार करते. त्याच्या श्रेणीमध्ये एलईडी ॲल्युमिनियम प्रोफाइल, एलईडी प्लास्टिक प्रोफाइल, पीसी ट्यूब आणि डिफ्यूझर्स, T5, T6, T8, T10 आणि T12 ट्यूब हाऊसिंग, तसेच ट्राय-प्रूफ लाइट हाउसिंगचा समावेश आहे. पहिल्या प्रोटोटाइपनंतर जेव्हा एखादा प्रकल्प आकार किंवा बांधकाम बदलतो तेव्हा उत्पादनाची रुंदी उपयुक्त ठरते. खरेदीदार संपूर्ण सोर्सिंग प्रक्रिया पुन्हा सुरू करण्याऐवजी त्याच पुरवठादाराद्वारे अर्ध-ॲल्युमिनियम गृहनिर्माण, पूर्ण ॲल्युमिनियम बेस किंवा वेगळ्या ट्यूब व्यासाची तुलना करू शकतो.

JE सार्वजनिक मोल्ड्स, प्रायव्हेट मोल्ड्स, OEM/ODM एक्सट्रुजन आणि कस्टम प्रोजेक्ट वर्कला सपोर्ट करते. जेव्हा प्रोफाईल तुमच्या PCB आणि डिफ्यूझरच्या आवश्यकतांशी जुळते तेव्हा सार्वजनिक-मोल्ड सोर्सिंग मानक JE-28 भूमितीसाठी अर्थपूर्ण ठरू शकते. जेव्हा तुम्हाला नॉन-स्टँडर्ड कनेक्टर पॉकेट, वेगळे माउंटिंग फीचर, प्रोप्रायटरी एंड कॅप किंवा सुधारित क्रॉस-सेक्शन आवश्यक असेल तेव्हा खाजगी मूस अधिक सुरक्षित बनते. योग्य निवड अपेक्षित व्हॉल्यूम आणि भविष्यातील पुरवठ्यावर किती नियंत्रण हवे यावर अवलंबून असते.

यूएस आयातक आणि प्रकाश कारखान्यांसाठी, दस्तऐवजीकरण उत्पादनाच्या फोटोपेक्षा अधिक कव्हर केले पाहिजे. प्रोफाइल रेखांकन, सामग्रीचे वर्णन, डिफ्यूझर पर्याय, लांबी सहिष्णुता, एंड-कॅप तपशील, पॅकिंग तपशील आणि पूर्ण झालेल्या ल्युमिनेयरसाठी इलेक्ट्रिकल माहितीची विनंती करा. गृहनिर्माण स्वतः प्रमाणित पूर्ण एलईडी ट्यूब सारखी गोष्ट नाही. जर तुमचा ग्राहक, AHJ, वितरक किंवा प्रोजेक्ट स्पेसिफिकेशनला विशिष्ट सूची किंवा अनुपालन दस्तऐवजांची आवश्यकता असेल, तर डिझाइन गोठवण्याआधी ती आवश्यकता ओळखा.

JE हे देखील सांगते की ते घाऊक विक्रेते, कंत्राटदार, प्रकाश कारखाने आणि कस्टम-प्रोजेक्ट ग्राहकांना सेवा देते. यामुळे पुरवठादार घटक खरेदी आणि खाजगी-लेबल ट्यूब विकास दोन्हीसाठी योग्य बनतो, जर व्यावसायिक व्याप्ती स्पष्टपणे लिहिलेली असेल. खरेदी दस्तऐवजावर मंजूर रेखाचित्र, नमुना फोटो, पुनरावृत्ती क्रमांक आणि साहित्य निवडी ठेवा. हे एक्सट्रूझन सोर्सिंगमध्ये परिचित समस्या टाळते: एक बदली बॅच जो आयामीदृष्ट्या जवळ आहे परंतु प्रत्यक्षात अदलाबदल करण्यायोग्य नाही.
